CAD图纸打印样式怎么进行设置?CAD图纸打印样式设置方法

发布时间:2018-10-18 发布者:

CAD样式打印是现在很多的CAD编辑器都带有的一项功能,我们往往在将CAD图纸设计好或者是编辑查看之后,要将CAD图纸文件打印出来,那么怎么将设计完的CAD图纸文件进行批量打印,并设置打印的样式?今天小编就为大家演示一下CAD图纸打印样式的设置方法。

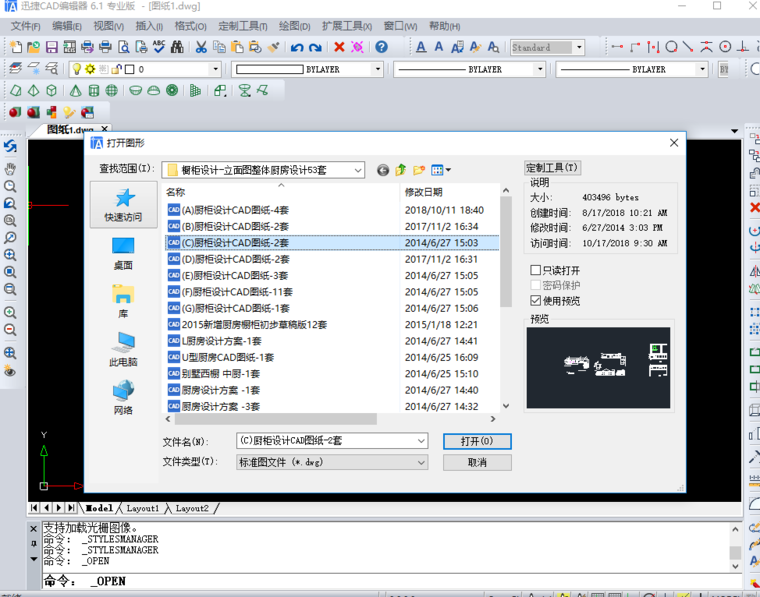

第一步:我们在我们自己的电脑桌面上开始运行我们的迅捷CAD编辑器软件,并在软件的上方打开我们的需要进行操作的CAD图纸文件。

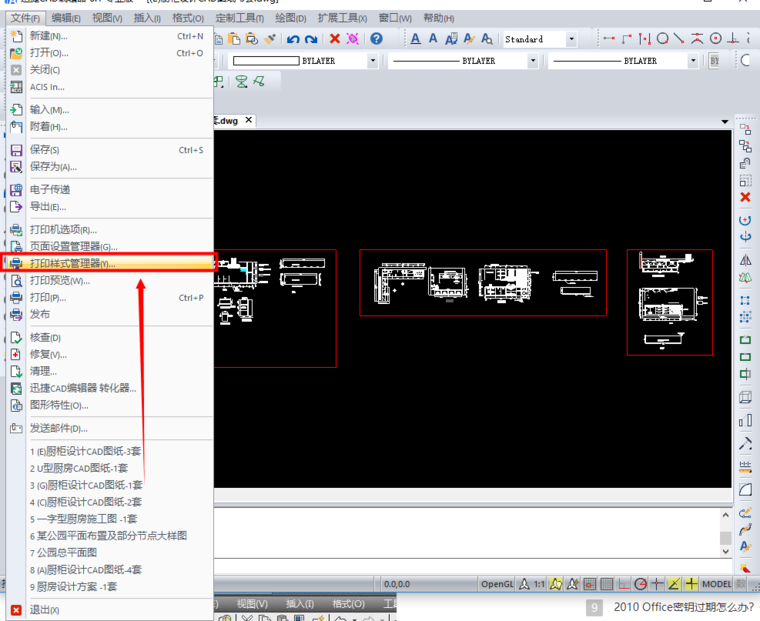

第二步:CAD图纸文件打开之后,我们可以看到编辑的绘图工作,我们接下来要做的就是设置CAD图纸需要打印的内容,以及打印的范围。点击文件——样式管理器,或者是快捷键【Ctrl+P】调出打印界面即可。

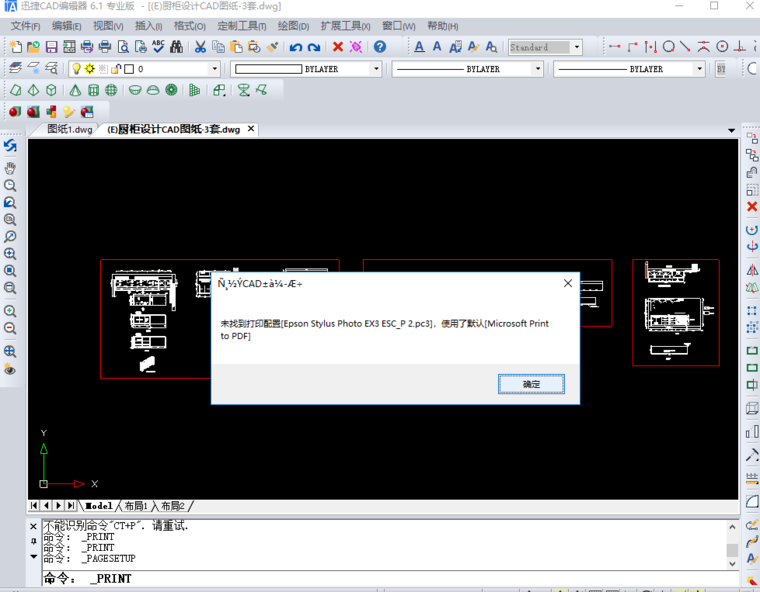

第三步:我们点击打印样式管理界面之后,立刻可以看到CAD的页面中间区域,可能会出现一个未找到打印配置的一个提示错误,没关系,点确实即可。

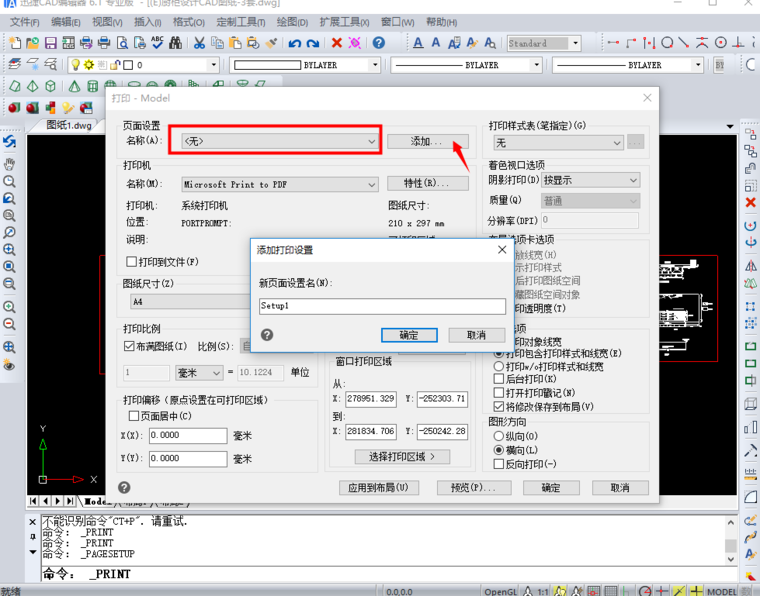

第四步:在弹出的窗口中,在页面设置中选择打印的名称,如果你是第一次打印,则需要选择本地的打印机的型号,如果不知道,请查看你的打印机外壳有写品牌、型号。点击后面的添加选择新页面设置名称即可。

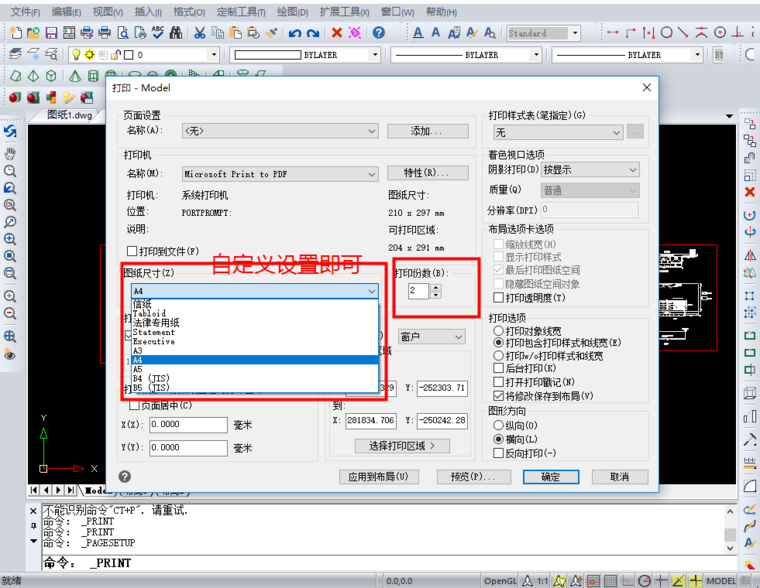

第五步:下面的图纸尺寸,这里选择你需要打印出来的纸张,这个根据你自己的需要自定义设置,同时下面的打印数量选择窗口 ,点击上下两个设置即可增加或者是减少打印数量。

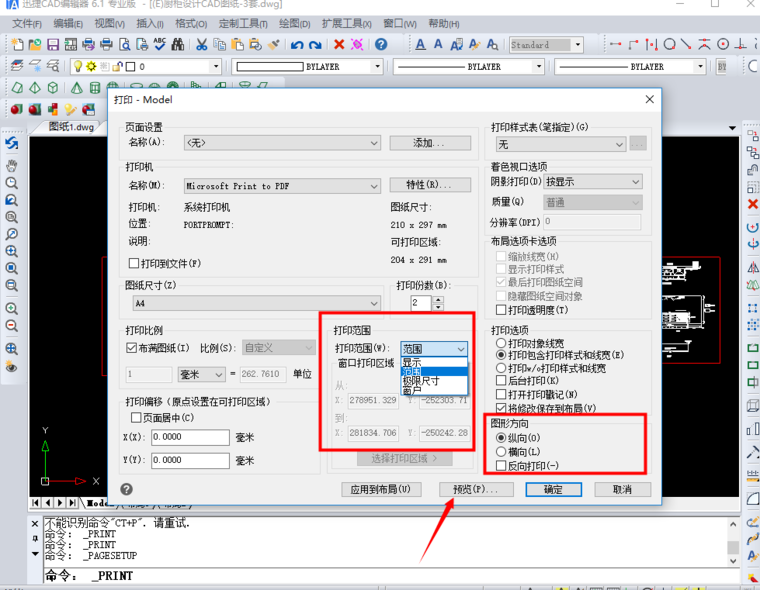

第六步:我们将打印的范围设置为范围,在打印选项中自定义设置勾选即可,还有图形的打印方向设置,如上都设置了以后,我们点击左下角的打印预览,看下打印的内容的一个整体情况。最后鼠标反键,点击打印即可。




那以上就是CAD图纸打印样式设置的方法,希望对于你们有用。
